Sistemi nadzemnih lančanih transportera

Zatvorena laka željeznička transportna linija od pet tona na Tajvanu je efikasan, precizan i vrlo prilagodljiv sistem za transport materijala. Posebno je dizajniran za podizanje i transport lakih materijala. Iako ispunjava određena ograničenja težine, pruža pouzdano i fleksibilno transportno rješenje i primjenjivo je na različite scenarije industrijske proizvodnje.

Lanci

Standardni model od pet tona (UH-5075-S)

Lanci posebno dizajnirani za viseće transportere, sa mogućnošću savijanja pod velikim uglom za jednostavnu ugradnju i pogodni za opšte primene.

Horizontalni točak za teške uslove rada od pet tonalanac(UH{0}}HH)

Standardni horizontalni kotači su nadograđeni na nosive modele kako bi se povećala njihova nosivost i otpornost na habanje, čime se produžava njihov vijek trajanja. Pogodni su za proizvodna okruženja sa više krivina ili višim temperaturama.

Vertikalni točak za teške uslove rada od pet tonalanac(UH{0}}HV)

Nadogradnjom vertikalnih točkova na nosive tipove, otpor koji nastaje kada lanac prolazi kroz krivinu za podizanje je smanjen, povećavajući njegovu nosivost i otpornost na habanje. Ovo je pogodno za proizvodna okruženja koja uključuju često izvlačenje i uvlačenje ili više temperature.

Pet tona Extra Heavy-Dutylanac(UH{0}}HA)

Nadogradnjom i horizontalnih i vertikalnih kotača na nosive tipove, nosivost i otpornost na habanje lanca optimizirani su da budu najbolji u svojoj klasi. To ga čini pogodnim za proizvodna okruženja s vrlo složenim vođenjem, težim visećim opterećenjima i višim temperaturama.

Pet tona goveđe koželanac

Ovaj tip lanca je poseban lanac proizveden za proizvođače koji proizvode lake i male dijelove. Njegova konstrukcijska karakteristika je ugradnja fiksnih podiznih ploča na bazi standardnog lanca. Dodatnim opremanjem uređaja za dizanje koji su kompatibilni sa proizvodima, može obaviti sve potrebne zadatke. Razmak uređaja za podizanje dostupan je u različitim specifikacijama kao što su 150 mm, 300 mm, 450 mm, itd.

Pojedinačna podizna ploča od pet tonalanac

Ovaj tip lanaca je posebno dizajniran i proizveden za fabrike kožne galanterije. Njegova konstrukcijska karakteristika je da ima posebne oblike dizanja pričvršćenih na osnovu standardnog lanca. Ispod njih se mogu dodati uređaji za podizanje prilagođeni proizvodima za kompletne zadatke kao što su transport, skladištenje u zraku i sušenje. Razmak između uređaja za podizanje dolazi u različitim specifikacijama kao što su 150 mm, 300 mm, 450 mm, itd.

Mala kolica od pet tonalanac

Ovaj tip lanca je poseban lanac proizveden za proizvođače koji proizvode lake i male dijelove. Njegova strukturna karakteristika je ugradnja fiksnih potisnih šipki na bazi standardnog lanca. Opremivši ga malim kolicima koja su kompatibilna s proizvodima, može obaviti sve potrebne zadatke. Razmak potisnih šipki dostupan je u različitim specifikacijama kao što su 150 mm, 300 mm, 450 mm, itd.

Napomena: Gore navedeni su konvencionalni parametri naših fabričkih UH-5S, UH-5HH, UH-5HV i UH-5HA visećih transportera. Ukoliko korisnik ima posebne potrebe, one se mogu posebno dizajnirati, obrađivati ​​i proizvoditi.

Set za vožnju

Princip je da se izlazna snaga motora za regulaciju brzine prenosi na stazu za vožnju nakon što je pojačan reduktorom. Zapci na voznoj stazi se koriste za pomicanje transportnog lanca kako bi se lanac kretao naprijed. Prenos je stabilan, sa niskim nivoom buke i visokom pouzdanošću u prenosnoj snazi.

Pogonsko sjedalo tipa gusjenica

Princip je da se izlazna snaga motora za regulaciju brzine prenosi na stazu za vožnju nakon što je pojačan reduktorom. Zapci na voznoj stazi se koriste za pomicanje transportnog lanca kako bi se lanac kretao naprijed. Prenos je stabilan, sa niskim nivoom buke i visokom pouzdanošću u prenosnoj snazi.

Pogonsko sjedalo tipa Oxback

Motor-reduktor daje snagu na lančanik i lanac, koji direktno djeluje na lanac i kopču lanca, čime pokreće lanac da hoda. Jednostavne je strukture, kompaktan je, jednostavan za ugradnju i podešavanje i pogodan je za transportere kraće dužine.

Ponderirani sklop za namotavanje

Uređaj za zatezanje osigurava da je lanac u originalnom zategnutom stanju. Kompenzuje zateznu deformaciju lanca pod dejstvom napetosti i deformaciju ekspanzije i kontrakcije uzrokovane temperaturnim razlikama. Osigurava da postoji umjerena napetost između pogonskog uređaja i uređaja za zatezanje. Uglavnom se postavlja iza prenosnog uređaja na mestu sa najmanjom napetosti. Nakon zatezanja, ne bi trebalo biti većeg nizbrdica sa smanjenim opterećenjem. Oslanjajući se na disk protivutega na ovom uređaju, zategnutost lanca se automatski podešava kako bi se osigurao normalan rad pogonskog uređaja. Sila zatezanja je relativno stabilna i ima širok spektar primjena.

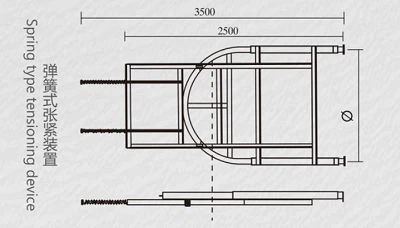

Montaža opruge

Uređaj za zatezanje osigurava da je lanac u izvornom zategnutom stanju, kompenzira vlačnu deformaciju lanca pod djelovanjem napetosti i deformaciju širenja i skupljanja uzrokovanu temperaturnim razlikama, te osigurava da postoji umjerena napetost između pogonski uređaj i uređaj za zatezanje. Uglavnom se postavlja iza prenosnog uređaja na mestu sa najmanjom napetosti. Nakon zatezanja, ne bi trebalo da postoji veliki deo nagiba pada opterećenja. Konstrukcija je relativno kompaktna i jednostavna za ugradnju. Međutim, budući da je njegova napetost ograničena koeficijentom opruge, općenito je pogodan za prilike s kraćim linijama i malim promjenama temperature.

Prava staza

Koristi se na vodoravnoj pravoj liniji gdje se kreće transportni lanac. Standardna dužina isporuke je 6 metara, a može se rezati na bilo koju dužinu u skladu sa uslovima na mestu ugradnje.

Zakrivljena staza na gramofonu

Disk u sredini se može rotirati za 360 stepeni oko centralne ose. Pogodan je za prilike sa malim radijusom okretanja. Može smanjiti otpor trenja koji nastaje kada lanac prolazi kroz lakat, a pogodan je za ugradnju i rastavljanje.

Horizontalne krive

Koristi se na horizontalnoj tački okretanja gdje se kreće transportni lanac. Standardni prečnik se kreće od 0.8 do 2 metra na 180 stepeni. Može se rezati u bilo kom stepenu u skladu sa uslovima na mestu ugradnje. Horizontalna koljena se također mogu prilagoditi i obraditi prema potrebama kupaca

Traka za kućište cijevi

Obložna cijev koju proizvodi naša kompanija je kompenzacijski uređaj dizajniran da apsorbira izduženje i skraćenje kolosijeka kada transportna linija prolazi kroz područje sa velikim temperaturnim promjenama. Može se koristiti kao uređaj za zatezanje, a može se koristiti i za spajanje ravnih šina u peći. Ravni kolosijek se može slobodno širiti i skupljati unutar cijevi za kućište, tako da se neće deformirati u okruženju s toplinskim širenjem i kontrakcijom.

Sekcija za pregled kolosijeka

Postoji otvor koji može otvoriti stazu. Kroz ovaj otvor, transportni lanac se može rastaviti, pregledati i održavati. Svaki pogonski uređaj na transportnoj liniji treba da bude opremljen kontrolnom stazom. Obično se nalazi između izlaza pogonskog uređaja i uređaja za zatezanje, na mjestu pogodnom za pregled i održavanje.

Grupna šina za podizanje

Koristi se na uzlaznim i silaznim točkama gdje se kreće transportni lanac. Može se rezati pod bilo kojim uglom u skladu sa uslovima na mestu ugradnje, ali ugao ne bi trebalo da bude veći od 45 stepeni. Međutim, treba uzeti u obzir utjecaj udaljenosti između dva susjedna posipača u usponu i spuštanju.

Prirubnička ploča

Koristi se za međusobno povezivanje dva koloseka kako bi se olakšala izgradnja i održavanje. Koristite vijke M10×20.

Rasipač u obliku slova Y

Direktno je spojen na lanac i ima karakteristike praktične i brze ugradnje. Njegov donji kraj je često spojen na poprečni razvodnik ili poprečni disk.

Sraspršivač sa jednom tačkom

Direktno je spojen na lanac i ima karakteristike praktične i brze ugradnje. Njegov donji kraj je često spojen na poprečni razvodnik ili poprečni disk.

Rasipač u obliku slova U

Pogodno za niže radno okruženje i zahteva ručnu pomoć za rotaciju. Može se postaviti jednom na svakih 90 stepeni rotacije.

Cross spreader

Potrebno ga je koristiti u kombinaciji sa posipačem u obliku slova Y. Kada lanac radi, poprečna potporna noga udara u preusmjerivač rasipača koji je instaliran na određenom položaju, što može dovesti do rotacije suspendovanog rada za 90 stepeni.

Poprečni disk rasipač

Struktura poprečnog diska za posipanje je u osnovi ista kao i kod poprečnog posipača, ali je dodatni disk dodat iznad kuke kako bi se uhvatilo moguće ulje koje kaplje u šinu i spriječilo kontaminaciju radnog komada.

Rasipač diska zupčanika

Kada lanac radi, zupčanik se koristi zajedno sa stalkom fiksiranom na određenom položaju, što može učiniti da se viseći radni komad neprekidno okreće.

Plating spreader

Ovaj posipač je posebno dizajniran za tvornice galvanizacije i pogodan je za posipače galvanizacije.

Raspršivač u obliku slova C

Ovaj posipač je specijalno dizajniran za fabrike za pečenje boja sa većim zahtevima. U sredini se može postaviti žljeb za primanje ulja kako bi se spriječilo da prašina padne na radni komad. Veličina se može prilagoditi prema zahtjevima kupca.

Rasipač zupčanika ležajeva

Kada lanac radi, zupčanik se koristi zajedno sa stalkom fiksiranom na određenom položaju, što može učiniti da se viseći radni komad neprekidno okreće. Pogodan je za spajanje sa jednostrukim lancem.

Rasipač ležajeva

Može se slobodno okretati i pogodan je za manje radove. Može se direktno spojiti na lanac.

Može se slobodno okretati i pogodan je za spajanje sa jednostrukim lancima.
